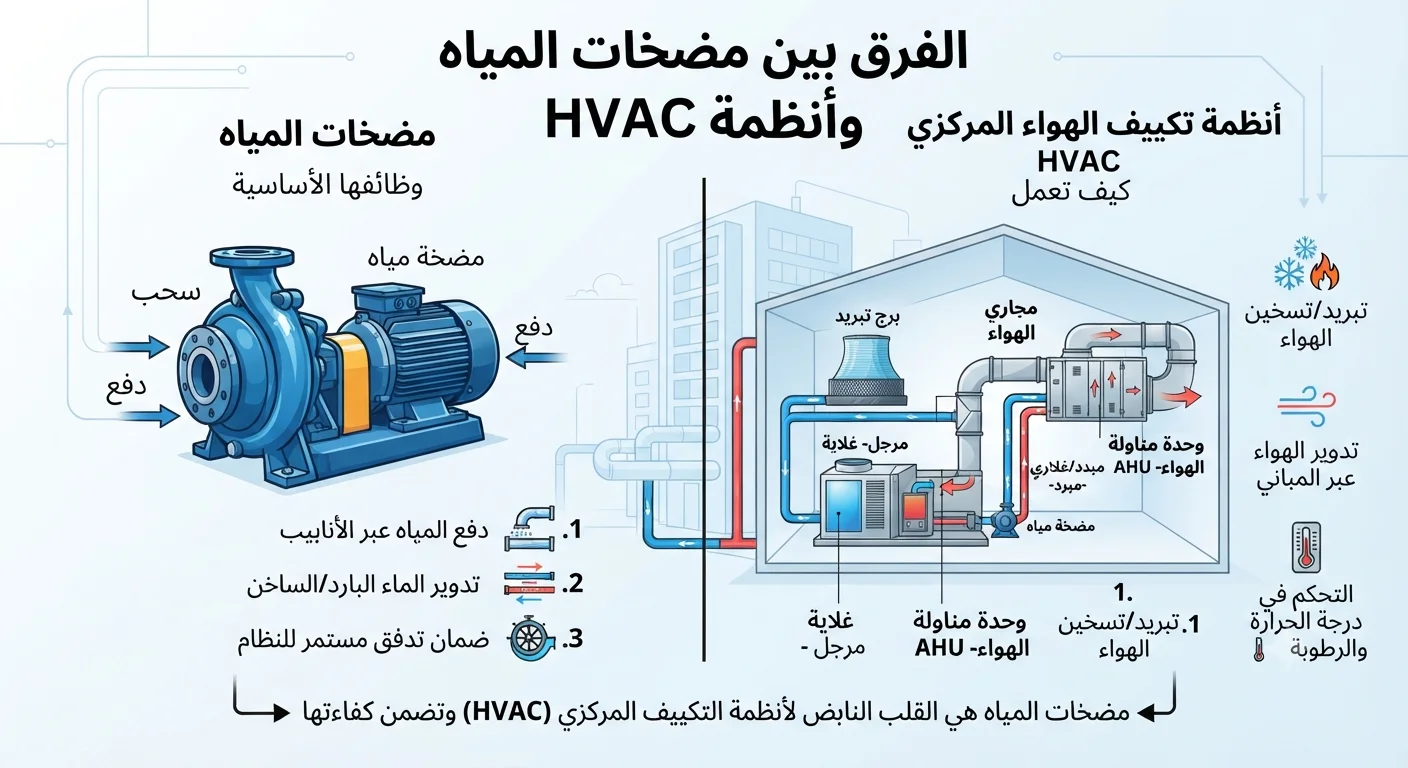

الفرق بين مضخات المياه وأنظمة HVAC

تُستخدم مضخات المياه وHVAC في العديد من المباني السكنية والتجارية والصناعية، وغالبًا ما يخلط البعض بين وظيفة كل منهما بسبب ارتباطهما بحركة المياه والتحكم في درجات الحرارة داخل المباني. لكن في الواقع، يؤدي كل نظام دورًا مختلفًا، كما أن تصميمه ومكوناته وآلية عمله تختلف بشكل كبير عن الآخر.

تعمل مضخات المياه على نقل المياه من مكان إلى آخر أو زيادة ضغطها لتلبية احتياجات الاستخدام المختلفة، بينما تُعد أنظمة التكييف المركزي أو HVAC منظومة متكاملة مسؤولة عن التدفئة والتهوية وتكييف الهواء، ويكون نقل المياه داخلها جزءًا من النظام وليس الهدف الأساسي منه.

في هذا الدليل الشامل سنتعرف على الفرق بين مضخات المياه وHVAC، ووظيفة كل نظام، وكيفية عمل أنظمة تدوير المياه داخل وحدات التكييف المركزي، وأهم التطبيقات العملية، وكيفية اختيار المضخة المناسبة لكل استخدام.

اقرأ المزيد عن تغيير موتور المياه

ما المقصود بمضخات المياه؟

تعريف مضخات المياه

مضخة المياه هي جهاز ميكانيكي يحول الطاقة الميكانيكية القادمة من المحرك إلى طاقة هيدروليكية تساعد على تحريك المياه أو السوائل من نقطة إلى أخرى.

وتستخدم المضخات في:

• المنازل.
• الفلل.
• المستشفيات.
• المصانع.
• الفنادق.
• محطات المياه.
• أنظمة الري.
• شبكات مكافحة الحريق.

الهدف الأساسي للمضخة هو توفير معدل تدفق وضغط مناسبين حسب طبيعة الاستخدام.

الوظائف الأساسية لمضخات المياه

تؤدي مضخات المياه عدة وظائف رئيسية، منها:

رفع المياه

مثل نقل المياه من الخزان الأرضي إلى الخزان العلوي.

زيادة الضغط

وتستخدم في المباني التي تعاني من انخفاض ضغط المياه.

تدوير المياه

كما يحدث في بعض الأنظمة الصناعية أو أنظمة التدفئة والتبريد.

نقل المياه لمسافات طويلة

مثل شبكات التوزيع ومحطات الضخ.

أنواع مضخات المياه

توجد أنواع عديدة من المضخات، ويختلف كل نوع حسب طريقة التشغيل والاستخدام.

ومن أشهرها:

المضخات الطاردة المركزية

الأكثر استخدامًا في التطبيقات المنزلية والصناعية.

المضخات متعددة المراحل

توفر ضغطًا مرتفعًا للمباني العالية.

المضخات الغاطسة

تستخدم داخل الآبار والخزانات.

مضخات التعزيز

تعمل على رفع ضغط المياه داخل الشبكات.

مضخات التدوير

تستخدم داخل أنظمة المياه المغلقة.

ما هو نظام HVAC؟

يرمز HVAC إلى:

Heating

Ventilation

Air Conditioning

أي:

التدفئة

التهوية

تكييف الهواء

ويُعد نظامًا متكاملًا يهدف إلى توفير بيئة داخلية مريحة من خلال التحكم في:

• درجة الحرارة.
• الرطوبة.
• جودة الهواء.
• حركة الهواء.

المكونات الرئيسية لنظام HVAC

يتكون النظام من عدة أجزاء تعمل معًا، مثل:

وحدات التبريد

وحدات التسخين

مجاري الهواء

وحدات مناولة الهواء

أبراج التبريد

أنظمة التحكم

المضخات

ومن هنا يظهر سبب الربط بين مضخات المياه وHVAC.

لماذا تستخدم المضخات داخل أنظمة HVAC؟

في أنظمة التكييف المركزي لا تقوم المضخة بتبريد الهواء مباشرة.

بل تقوم بتدوير المياه داخل النظام.

وتشمل وظائفها:

• نقل المياه المبردة.
• نقل المياه الساخنة.
• تدوير المياه داخل المبادلات الحرارية.
• نقل المياه بين التشيلر وأجهزة مناولة الهواء.

لذلك فإن المضخة جزء من النظام وليست النظام نفسه.

الفرق الأساسي بين مضخة المياه ونظام HVAC

يمكن تلخيص الفرق في أن:

مضخة المياه عبارة عن جهاز واحد يؤدي وظيفة محددة.

أما HVAC فهو نظام متكامل يضم عشرات المكونات المختلفة.

وتعد المضخة أحد هذه المكونات.

كيف تعمل أنظمة تدوير المياه؟

تعتمد أنظمة تدوير المياه على دورة مغلقة.

تمر المياه خلالها بعدة مراحل.

تبدأ من وحدة التبريد.

ثم تنتقل عبر المضخة.

بعد ذلك تصل إلى وحدات مناولة الهواء.

ثم تعود مرة أخرى إلى وحدة التبريد لإعادة تبريدها.

وتتكرر الدورة باستمرار.

أنواع المياه داخل أنظمة HVAC

يوجد نوعان رئيسيان.

المياه المبردة

وتستخدم في التبريد.

المياه الساخنة

وتستخدم في التدفئة.

وتعمل المضخات على تدوير كل منهما داخل الشبكة.

الفرق بين مضخات المياه المنزلية ومضخات HVAC

رغم تشابه الشكل في بعض الأحيان، إلا أن الاختلاف كبير.

فالمضخة المنزلية تهدف إلى:

• رفع الضغط.
• نقل المياه.
• تلبية الاستخدام اليومي.

بينما مضخة HVAC تهدف إلى:

• تدوير المياه.
• الحفاظ على معدل تدفق ثابت.
• ضمان كفاءة التبادل الحراري.

هل يمكن استخدام نفس المضخة؟

الإجابة غالبًا لا.

لأن تصميم مضخة HVAC يختلف عن مضخة رفع المياه المنزلية.

كما تختلف:

• سرعة التشغيل.
• معدل التدفق.
• الضغط.
• ظروف التشغيل.

التطبيقات المختلفة لمضخات المياه

تشمل:

شبكات المياه المنزلية

المباني التجارية

محطات المياه

الري الزراعي

المصانع

مكافحة الحريق

المسابح

أنظمة HVAC

وهذا يوضح أن HVAC يمثل أحد تطبيقات المضخات وليس العكس.

دور المضخة داخل التشيلر

في أنظمة التكييف المركزي تقوم المضخة بنقل المياه المبردة من التشيلر إلى وحدات التبريد داخل المبنى.

ثم تعود المياه بعد امتصاص الحرارة ليعاد تبريدها مرة أخرى.

وتستمر هذه الدورة طوال فترة التشغيل.

ما هي وحدات مناولة الهواء؟

هي وحدات تستقبل المياه الباردة القادمة من التشيلر.

ثم يمر الهواء عبر ملفات التبريد.

فينخفض حرارته.

بعدها يتم توزيع الهواء داخل الغرف.

وتقوم المضخة بالحفاظ على تدفق المياه إلى هذه الوحدات.

أبراج التبريد وعلاقتها بالمضخات

في بعض أنظمة التكييف المركزي تستخدم أبراج التبريد للتخلص من الحرارة.

وتقوم مضخات خاصة بتدوير المياه بين:

• المكثف.
• البرج.
• التشيلر.

وهذا يحافظ على كفاءة النظام.

مقارنة أولية بين النظامين

لماذا يحدث الخلط بينهما؟

يرجع السبب إلى أن:

• كلاهما يتعامل مع المياه.
• يستخدمان محركات كهربائية.
• قد يعملان داخل نفس المبنى.
• تعتمد بعض أنظمة HVAC على مضخات تدوير المياه.

لكن لكل منهما وظيفة مستقلة تمامًا.

أهمية اختيار المضخة المناسبة داخل HVAC

اختيار المضخة الصحيحة يؤثر في:

• كفاءة التبريد.
• استهلاك الطاقة.
• استقرار تدفق المياه.
• عمر المعدات.
• تكاليف التشغيل.

لذلك يعتمد المهندسون على حسابات دقيقة قبل اختيار أي مضخة داخل النظام.

هل تؤثر المضخة على كفاءة التكييف؟

بالتأكيد.

إذا كانت المضخة أصغر من المطلوب فلن يصل معدل التدفق المناسب إلى وحدات التبريد.

أما إذا كانت أكبر من الحاجة فقد يزداد استهلاك الكهرباء وتتعرض الشبكة لضغط أعلى من اللازم.

ولهذا يعد اختيار المضخة المناسبة جزءًا أساسيًا من تصميم أنظمة HVAC.

اقرأ المزيد عن طلمبات مياه للمباني

مكونات أنظمة HVAC وعلاقة كل مكون بمضخات المياه

بعد التعرف على الفرق الأساسي بين مضخات المياه وHVAC، يصبح من السهل فهم أن المضخة ليست نظام تكييف بحد ذاته، وإنما أحد العناصر التي تجعل نظام التكييف المركزي يعمل بكفاءة. فبدون حركة المياه داخل الدوائر المغلقة لن يتم نقل الحرارة أو البرودة بين أجزاء النظام المختلفة، وبالتالي لن يتحقق التبريد أو التدفئة المطلوبة.

ولهذا تعتمد معظم أنظمة HVAC التجارية والصناعية على مضخات مصممة خصيصًا للعمل المستمر ولساعات طويلة مع الحفاظ على معدل تدفق ثابت.

كيف تعمل دورة المياه داخل نظام HVAC؟

تعتمد أنظمة المياه المبردة على دورة مغلقة تبدأ من وحدة إنتاج البرودة ثم تنتقل المياه عبر شبكة الأنابيب إلى جميع أجزاء المبنى، وبعد امتصاص الحرارة تعود مرة أخرى لإعادة تبريدها.

وتتكون الدورة من المراحل التالية:

إنتاج المياه المبردة

يقوم جهاز التشيلر بخفض درجة حرارة المياه إلى المستوى المطلوب.

ضخ المياه

تقوم المضخة بدفع المياه داخل شبكة الأنابيب.

انتقال المياه

تتحرك المياه نحو وحدات مناولة الهواء أو وحدات الملفات.

انتقال الحرارة

تمتص المياه الحرارة الموجودة داخل المبنى.

العودة إلى التشيلر

تعود المياه الساخنة نسبيًا ليتم تبريدها مرة أخرى.

وتتكرر هذه الدورة باستمرار طوال فترة تشغيل النظام.

المكونات الرئيسية لنظام التكييف المركزي

يتكون نظام التكييف المركزي من مجموعة من المعدات التي تعمل كوحدة واحدة.

التشيلر

يعتبر المصدر الرئيسي للمياه المبردة.

وظيفته إزالة الحرارة من المياه باستخدام دورة تبريد خاصة.

مضخات المياه

تنقل المياه المبردة بين التشيلر ووحدات التكييف.

كما تحافظ على معدل التدفق المطلوب داخل النظام.

وحدات مناولة الهواء

تستقبل المياه الباردة وتستخدمها لتبريد الهواء قبل ضخه داخل المبنى.

وحدات الملفات والمراوح

تستخدم غالبًا في الفنادق والمستشفيات والمكاتب، وتعتمد على المياه المبردة القادمة من المضخة.

أبراج التبريد

تستخدم في كثير من الأنظمة للتخلص من الحرارة الناتجة عن عملية التبريد.

شبكة الأنابيب

تنقل المياه بين جميع أجزاء النظام.

نظام التحكم

يراقب درجات الحرارة والضغط وسرعات المضخات ويضبط التشغيل بصورة تلقائية.

أنواع المضخات المستخدمة داخل HVAC

ليست جميع المضخات متشابهة، بل يتم اختيار كل نوع وفقًا لوظيفته داخل النظام.

مضخات المياه المبردة

تقوم بنقل المياه الباردة من التشيلر إلى وحدات التبريد.

وتتميز بأنها تعمل داخل دائرة مغلقة بدرجات حرارة منخفضة.

مضخات مياه المكثف

تنقل المياه بين المكثف وبرج التبريد.

وتتحمل درجات حرارة أعلى من مضخات المياه المبردة.

مضخات المياه الساخنة

تستخدم في أنظمة التدفئة لنقل المياه الساخنة إلى الوحدات المختلفة.

مضخات التدوير

تضمن استمرار حركة المياه داخل الدائرة المغلقة دون انقطاع.

الفرق بين مضخة المياه المبردة ومضخة مياه المكثف

رغم أن كلاهما يستخدم داخل أنظمة تدوير المياه، فإن لكل منهما وظيفة مختلفة.

مضخة المياه المبردة

تتعامل مع مياه منخفضة الحرارة.

تركز على نقل البرودة إلى وحدات التكييف.

مضخة مياه المكثف

تتعامل مع مياه أكثر سخونة.

وظيفتها التخلص من الحرارة عبر برج التبريد.

ولهذا تختلف مواصفات كل مضخة من حيث المواد المستخدمة ومعدل التدفق والضغط.

ما المقصود بالدائرة المغلقة؟

تعمل معظم أنظمة HVAC باستخدام دائرة مغلقة، أي أن المياه لا يتم استهلاكها مثل مياه الشرب، وإنما تدور باستمرار داخل شبكة الأنابيب.

ومن مزايا هذا النظام:

• تقليل استهلاك المياه.
• الحد من دخول الهواء إلى الشبكة.
• تقليل التآكل.
• الحفاظ على كفاءة التشغيل.

ما المقصود بالدائرة المفتوحة؟

في بعض التطبيقات، خاصة تلك المرتبطة بأبراج التبريد، قد يتم تعويض جزء من المياه المفقودة بسبب التبخر، ولذلك يطلق عليها دائرة مفتوحة جزئيًا.

وتحتاج هذه الأنظمة إلى معالجة مستمرة للمياه لتقليل الترسبات والتآكل.

لماذا تعتبر المضخة عنصرًا حاسمًا داخل HVAC؟

إذا توقفت المضخة فلن تتحرك المياه.

وبالتالي:

• تتوقف عملية نقل الحرارة.
• تنخفض كفاءة التبريد.
• قد يتوقف التشيلر عن العمل.
• ترتفع درجة حرارة المبنى.

ولهذا غالبًا ما يتم تركيب مضخة احتياطية في المشروعات الكبيرة.

حساب معدل التدفق داخل النظام

يعتمد المهندسون على حساب معدل التدفق المطلوب لضمان وصول كمية مناسبة من المياه إلى جميع الوحدات.

ويتأثر ذلك بعوامل مثل:

الحمل الحراري

كلما زاد الحمل الحراري زادت الحاجة إلى تدفق أكبر.

حجم المبنى

المباني الكبيرة تحتاج إلى شبكات أوسع ومعدلات تدفق أعلى.

عدد وحدات التكييف

كل وحدة تحتاج إلى كمية معينة من المياه المبردة.

فرق درجات الحرارة

كلما زاد فرق الحرارة المطلوب زادت أهمية ضبط معدل التدفق بدقة.

حساب الضغط المطلوب

إلى جانب معدل التدفق، يجب حساب الضغط الذي ستوفره المضخة.

ويشمل ذلك:

• ارتفاع المبنى.
• طول المواسير.
• عدد الأكواع.
• الصمامات.
• المبادلات الحرارية.

أي مقاومة داخل الشبكة تؤثر على الضغط المطلوب من المضخة.

الفرق بين الضغط والتدفق

من الأخطاء الشائعة الاعتقاد بأن زيادة الضغط تعني زيادة كمية المياه.

في الواقع:

الضغط هو القوة التي تدفع المياه.

أما التدفق فهو كمية المياه التي تمر خلال زمن معين.

وقد تحتاج بعض الأنظمة إلى ضغط مرتفع مع تدفق منخفض، بينما تحتاج أنظمة أخرى إلى تدفق كبير مع ضغط متوسط.

تأثير جودة المياه على النظام

تلعب جودة المياه دورًا مهمًا في كفاءة أنظمة تدوير المياه.

فالمياه غير المعالجة قد تسبب:

• ترسبات كلسية.
• صدأ.
• انسداد المبادلات الحرارية.
• تآكل المضخات.
• انخفاض كفاءة نقل الحرارة.

ولهذا تستخدم أنظمة معالجة المياه في المشروعات الكبيرة.

المواد المستخدمة في تصنيع مضخات HVAC

تختلف المواد حسب طبيعة التطبيق.

ومن أشهرها:

الحديد الزهر

يستخدم في التطبيقات العامة.

الفولاذ المقاوم للصدأ

يستخدم عندما تكون مقاومة التآكل مطلوبة.

البرونز

يستخدم في بعض التطبيقات الخاصة بالمياه النظيفة.

ويتم اختيار المادة بناءً على جودة المياه ودرجة الحرارة وظروف التشغيل.

أشهر أخطاء تصميم أنظمة التكييف المركزي

قد يؤدي التصميم غير الصحيح إلى انخفاض كفاءة النظام بالكامل.

ومن أبرز الأخطاء:

اختيار مضخة أكبر من الحاجة

يزيد استهلاك الكهرباء ويؤدي إلى تآكل أسرع للمكونات.

اختيار مضخة صغيرة

لا توفر معدل التدفق المطلوب.

سوء توزيع المواسير

يؤدي إلى اختلاف درجات الحرارة بين أجزاء المبنى.

إهمال موازنة النظام

قد تصل كمية كبيرة من المياه إلى بعض الوحدات بينما تعاني وحدات أخرى من نقص التدفق.

اقرأ المزيد عن شبكة المياه في العقار

دور التحكم الإلكتروني في المضخات الحديثة

أصبحت العديد من المضخات مزودة بمحولات سرعة تتحكم في أداء المحرك حسب الحمل الفعلي.

ومن فوائد هذه التقنية:

• تقليل استهلاك الكهرباء.
• تحسين كفاءة النظام.
• تقليل الضوضاء.
• إطالة العمر التشغيلي.
• المحافظة على ضغط وتدفق ثابتين.

مقارنة بين مضخات المياه المنزلية ومضخات HVAC

تطبيقات أنظمة HVAC التي تعتمد على المضخات

تعتمد أنظمة تدوير المياه على المضخات في العديد من القطاعات مثل:

• المستشفيات.
• الفنادق.
• المراكز التجارية.
• المطارات.
• الجامعات.
• المصانع.
• الأبراج السكنية.
• مراكز البيانات.
• المسارح.
• المجمعات الإدارية.

وفي جميع هذه التطبيقات، تؤدي المضخات دورًا أساسيًا في ضمان انتقال المياه بين مكونات النظام بكفاءة واستقرار.
